FSB型氟塑料化工離心泵
氟塑料離心泵是化工離心泵,我公司凱旋泵閥選用該材料生產的FSB、FSB-D系列氟合金離心泵，具有耐腐性，且機械強度高、不老化、無毒素分解，可輸送酸、堿液、氧化劑及其他腐蝕性介質，因而氟合金泵廣泛適用于化工、石油、制藥、農藥、冶煉、染料、造紙、電鍍、食品等行業 。
FSB型氟塑料化工離心泵葉輪泵體實拍圖
FSB型氟塑料化工離心泵技術參數
流量：3.6～100m3/h；
揚程：15～55m；
轉速：2900r/min；
功率：1.5～18.5KW；
進口直徑：25～100mm；
適用溫度：-20℃～80℃。

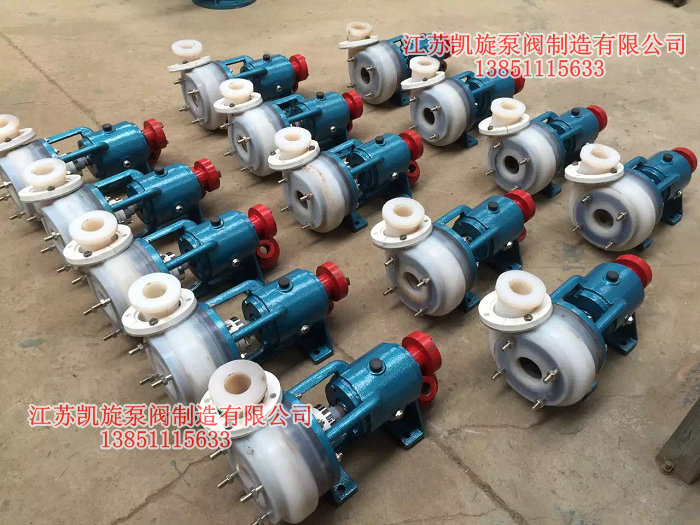

FSB型氟塑料化工離心泵車間生產實拍圖一
FSB型氟塑料化工離心泵車間生產實拍圖二
FSB-L和FSB-D氟塑料化工離心泵過流部件全部采用氟塑料合金制造，結構緊湊、操作簡單、價格低廉，兩種型號的泵殼、葉輪、機封等均可互換使用深受廣大用戶的歡迎。
FSB型耐腐蝕氟塑料離心泵機械密封
FSB和FSB-D氟塑料合金離心泵采用外裝式四氟波紋管機械密封，其特點是能補償泵軸的徑向跳動，單端面密封外裝式、易裝卸、工作狀態直觀、耐腐耐磨密封性能好，延長了機封使用壽命。
FSB型氟塑料化工離心泵結構說明
1、泵體：左右兩邊連接部分內埋鋼質法蘭圈各一只模壓塑料合金制成。
2、后蓋右邊一側內埋一只不銹鋼板(1Crl8Ni9Ti)模壓塑料合金而成。
3、葉輪：采用接軸連接方法，金屬軸為優質鋼精加工后外包塑料合金模壓而成，使葉輪與金屬接軸牢固地結為一體，保證軸根與葉輪后部承受隨旋轉時的扭矩力，這樣介質浸濕部分為塑料合金。
4、機械密封：采用WB2型、ST型不用冷卻水可調式端面密封技術，由碳化硅、高純度氧化鋁陶瓷、填充四氟、石墨等材料制成。
FSB型氟塑料化工離心泵產品用途
FSB型氟塑料合金離心泵具有結構緊湊合理、耐強腐蝕、密封性能嚴密可靠、工作穩定、噪聲低、機械強度高、不老化、無毒素分解、維修方便、流道光滑、效率高，節約能源等優點。杜絕跑、冒、滴、漏，廣泛應用于化工、制酸、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、酸洗、無線電、化成箔、科研機構等行業。
FSB型氟塑料化工離心泵性能參數
型 號
流 量
揚 程
口 徑 (mm)
功 率 (Kw)
轉 速
汽蝕余量
效 率
進口
出口
軸功率
電機功率
FSB長支架
25FSB-10
3.6
10
25
25
0.69
1.5
2900
3.0
35
25FSB-20
3.6
20
25
25
0.97
1.5
2900
3.0
35
25FSB-25
3.6
25
25
25
1.25
1.5
2900
3.0
35
40FSB-15
5
15
40
32
0.51
3.0
2900
3.0
40
40FSB-20
10
20
40
32
1.16
3.0
2900
3.0
42
40FSB-30
10
30
40
32
1.18
3.0
2900
3.0
52
40FSB-40
6.3
40
40
25
3.1
4.0
2900
3.0
40
40FSB-50
6.3
50
40
25
3.55
4.0
2900
3.0
52
40FSB-80
6.3
80
40
25
7.11
7.5
2900
3.0
52
50FSB-20
12.5
20
50
32
1.49
3.0
2900
3.5
55
50FSB-25
12.5
25
50
32
1.86
3.0
2900
3.5
55
50FSB-30
15
30
50
32
1.90
3.0
2900
3.5
54
50FSB-40
12.5
40
50
32
4.3
7.5
2900
3.0
39
50FSB-50
12.5
50
50
32
5.8
7.5
2900
3.0
39
65FSB-32
25
32
65
50
4.8
5.5
2900
2.0
45
65FSB-40
25
40
65
40
7.2
11
2900
3.0
52
65FSB-50
25
50
65
40
8.6
11
2900
3.5
52
65FSB-80
25
80
65
40
14.1
18.5
2900
4.5
50
80FSB-20
50
20
80
65
4.7
5.5
2900
3.0
45
80FSB-25
50
25
80
65
5.7
7.5
2900
3.0
50
80FSB-30
50
30
80
65
6.9
7.5
2900
3.5
59
80FSB-40
50
40
80
50
10.2
11.0
2900
3.5
48
80FSB-50
50
50
80
50
11.9
15.0
2900
3.5
57
80FSB-55
50
55
80
50
13.5
18.5
2900
4.0
50
80FSB-80
50
80
80
50
24.6
30
2900
4.0
66
100FSB-20
100
20
100
80
8.6
11.0
2900
3.5
68
100FSB-32
100
32
100
80
11.9
15.0
2900
3.5
68
100FSB-40
100
40
100
65
21.3
30.0
2900
4.5
73
100FSB-50
100
50
100
65
23.9
30.0
2900
4.5
73
125FSB-32
160
32
125
80
24.15
30.0
2900
5.0
70
(r/min)
(m)
(%)
