IH型不銹鋼化工離心泵
更新：2017-08-26 10:12:35 點擊：
詳情

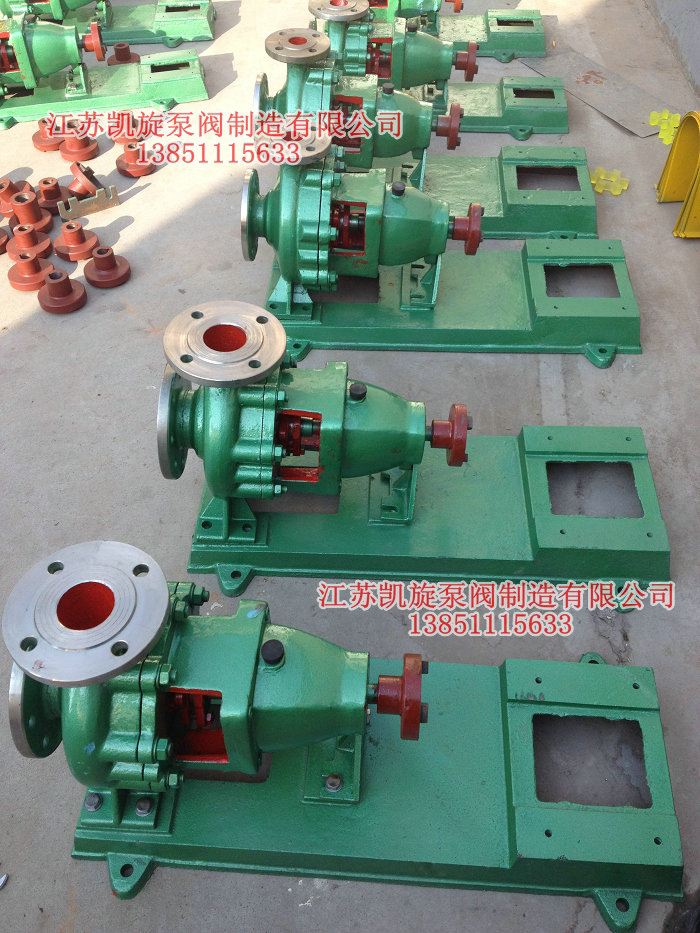

IH型不銹鋼化工離心泵凱旋車間生產圖一

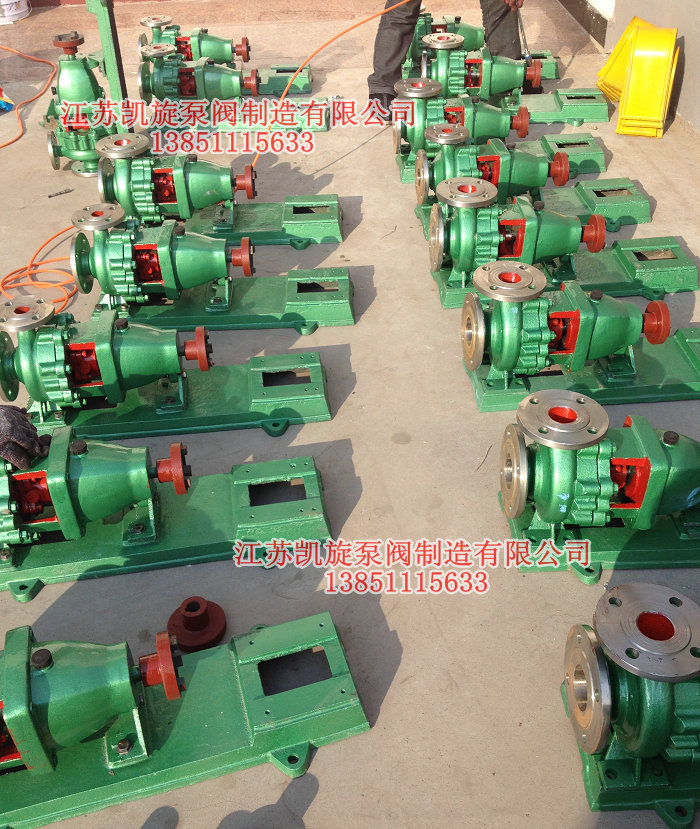

IH型不銹鋼化工離心泵凱旋車間生產圖二

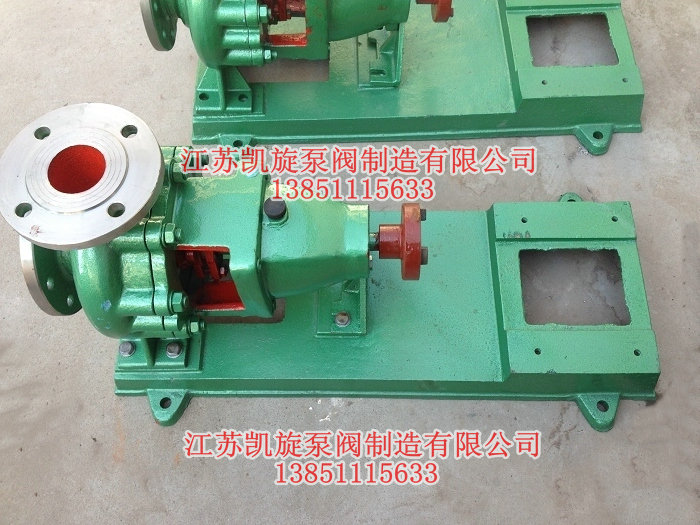

IH型不銹鋼化工離心泵凱旋車間生產圖三
IH型不銹鋼化工離心泵產品特點
IH型不銹鋼化工離心泵具有水利性能布局合理、可靠，體積小，質量輕，抗汽蝕性能好，電耗低，使用檢修方便，工作效率高等優點。IH型不銹鋼化工離心泵為臥式結構，其結構設計基本能滿足管道安裝。

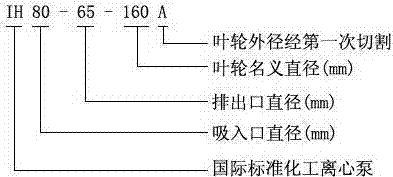

IH型不銹鋼化工離心泵型號意義
例如：IH80-65-160A
IH-不銹鋼化工離心泵
80-吸入口徑
65- 排出口徑
160-葉輪名義直徑
A-葉輪外徑經第一次切割
IH型不銹鋼化工泵通過加長聯軸器由電動機直接驅動，從電動機端看，按順時針方向旋轉。
IH型不銹鋼化工離心泵性能范圍
流量Q：6.3～400m3/h
揚程H：5～132m
轉速n：2900、1450r/min
配帶功率：0.55～110KW
進口直徑：50～200mm
最高工作壓力：1.6Mpa
IH型不銹鋼化工離心泵有29個基本型，其中22個雙速（2900、1450r/min）經過A、B兩種型式的葉輪直徑切割變型后，達112個規格。
IH型不銹鋼化工離心泵使用條件
IH型不銹鋼化工泵的最高工作設計壓力為1.6兆帕。介質溫度不高于80℃。需要時采用雙端面密封冷卻裝置。
注：用戶可根據被輸送介質的腐蝕性程度對泵的過流部分主要零件選用不同材料。
IH型不銹鋼化工離心泵泵的軸封型式
填料密封：泵蓋內設有填料函，采用軟填料密封，填料函內可通入有一定壓力的水，供密封冷卻，潤滑、清洗用。
機械密封：單端面機械密封和雙端面機械密封兩種型式，密封腔內通入一定壓力的水，沖洗磨擦兩端面，同時起冷卻作用。
泵的密封型式采用填料密封或機械密封，由用戶根據需要適用，同時根據需要允許采用適合于ISO3069規定的密封空腔尺寸和其他結構的軸封型式，如帶波紋管的機械密封和付葉輪密封等等。
IH型化工泵輸送介質溫度為-20℃～105℃，需要時采用雙端面密封冷卻裝置。適用于化工、石油、冶金、電力、造紙、食品、制藥、環保、廢水處理和合成纖維等行業用于輸送各種腐蝕的或不允許污染的類似于水的介質。
IH型不銹鋼化工離心泵性能參數
|
型號
|
流量
mз/h |
揚程
m |
轉速
r/min |
電機功率
KW |
口徑 mm
|
|
|
吸入
|
排出
|
|||||
|
50-32-125
|
12.5
|
20
|
2900
|
2.2
|
50
|
32
|
|
6.3
|
5
|
1450
|
0.55
|
50
|
32
|
|
|
50-32-160
|
12.5
|
32
|
2900
|
3
|
50
|
32
|
|
6.3
|
8
|
1450
|
0.55
|
50
|
32
|
|
|
50-32-200
|
12.5
|
50
|
2900
|
0.5
|
50
|
32
|
|
6.3
|
12.5
|
1450
|
0.75
|
50
|
32
|
|
|
50-32-250
|
12.5
|
80
|
2900
|
11
|
50
|
32
|
|
6.3
|
20
|
1450
|
1.5
|
50
|
32
|
|
|
65-50-125
|
25
|
20
|
2900
|
3
|
65
|
50
|
|
12.5
|
5
|
1450
|
0.55
|
65
|
50
|
|
|
65-50-160
|
25
|
32
|
2900
|
5.5
|
65
|
50
|
|
12.5
|
8
|
1450
|
0.75
|
65
|
50
|
|
|
65-40-200
|
25
|
50
|
2900
|
7.5
|
65
|
40
|
|
12.5
|
12.5
|
1450
|
1.1
|
65
|
40
|
|
|
65-40-250
|
25
|
80
|
2900
|
15
|
65
|
40
|
|
12.5
|
20
|
1450
|
2.2
|
65
|
40
|
|
|
65-40-315
|
25
|
125
|
2900
|
30
|
65
|
40
|
|
12.5
|
32
|
1450
|
4
|
65
|
40
|
|
|
80-65-125
|
50
|
20
|
2900
|
5.5
|
80
|
65
|
|
25
|
5
|
1450
|
0.75
|
80
|
65
|
|
|
80-65-160
|
50
|
32
|
2900
|
7.5
|
80
|
65
|
|
25
|
8
|
1450
|
1.5
|
80
|
65
|
|
|
80-50-200
|
50
|
50
|
2900
|
15
|
80
|
50
|
|
25
|
12.5
|
1450
|
2.2
|
80
|
50
|
|
|
80-50-250
|
50
|
80
|
2900
|
22
|
80
|
50
|
|
25
|
20
|
1450
|
3
|
80
|
50
|
|
|
80-50-315
|
50
|
125
|
2900
|
37
|
80
|
50
|
|
25
|
32
|
1450
|
5.5
|
80
|
50
|
|
|
100-80-125
|
100
|
20
|
2900
|
11
|
100
|
80
|
|
50
|
5
|
1450
|
1.5
|
100
|
80
|
|
|
100-80-160
|
100
|
32
|
2900
|
15
|
100
|
80
|
|
50
|
8
|
1450
|
2.2
|
100
|
80
|
|
|
100-65-200
|
100
|
50
|
2900
|
22
|
100
|
65
|
|
50
|
12.5
|
1450
|
4
|
100
|
65
|
|
|
100-65-250
|
100
|
80
|
2900
|
37
|
100
|
65
|
|
50
|
20
|
1450
|
5.5
|
100
|
65
|
|
|
100-65-315
|
100
|
125
|
2900
|
75
|
100
|
65
|
|
50
|
32
|
1450
|
11
|
100
|
65
|
|
|
125-100-200
|
200
|
50
|
2900
|
45
|
125
|
100
|
|
100
|
12.5
|
1450
|
7.5
|
125
|
100
|
|
|
125-100-250
|
200
|
80
|
2900
|
75
|
125
|
100
|
|
100
|
20
|
1450
|
11
|
125
|
100
|
|
|
125-100-315
|
200
|
125
|
2900
|
110
|
125
|
100
|
|
100
|
32
|
1450
|
15
|
125
|
100
|
|
|
125-100-400
|
100
|
50
|
1450
|
30
|
125
|
100
|
|
150-125-250
|
200
|
20
|
1450
|
18.5
|
150
|
125
|
|
150-125-315
|
200
|
32
|
1450
|
30
|
150
|
125
|
|
150-125-400
|
200
|
50
|
1450
|
45
|
150
|
125
|
|
200-150-250
|
400
|
20
|
1450
|
37
|
200
|
150
|
|
200-150-315
|
400
|
32
|
1450
|
55
|
200
|
150
|
|
200-150-400
|
400
|
50
|
1450
|
90
|
200
|
150
|
