QBY工程塑料氣動隔膜泵

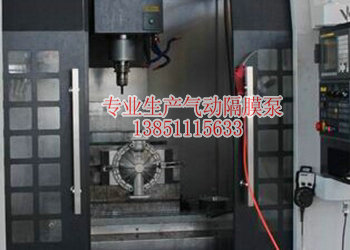

凱旋生產的QBY工程塑料氣動隔膜泵應用生產圖片：
QBY工程塑料氣動隔膜泵主要特點
1、工程塑料隔膜泵不需灌引水，吸程高達5m，揚程達50m;
2、工程塑料隔膜泵流動寬敞，通過性能好;
3、工程塑料隔膜泵揚程、流量可通過氣閥開度實現無級調節（氣壓調節在2-7kgf/cm2之間）;
4、該氣動隔膜泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全;
5、工程塑料隔膜泵不必用電，在易燃、易爆場所使用安全可靠;
6、工程塑料隔膜泵可以浸沒在介質中工作;
7、工程塑料隔膜泵作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行;
8、工程塑料隔膜泵結構簡單、易損件少，該泵結構簡單，安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部
件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降;
9、工程塑料隔膜泵可輸送較粘的液體（粘度在1萬厘泊以下）;
10、工程塑料隔膜泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。

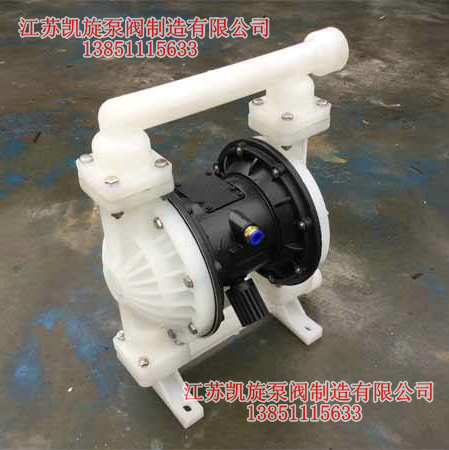

凱旋公司QBY工程塑料氣動隔膜泵實拍圖
QBY工程塑料氣動隔膜泵使用條件
1.QBY工程塑料氣動隔膜泵使用溫度≤65℃
2.潔凈的壓縮空氣，進氣壓力≤7bar
QBY工程塑料氣動隔膜泵工作原理圖
QBY工程塑料氣動隔膜泵型號意義
|
例如
|
QBY-50
|
||
|
QBY
|
工程塑料氣動隔膜泵代號
|
50
|
泵進出口徑為50mm
|
QBY工程塑料氣動隔膜泵性能參數
|
型號 |
流量 (m3/h) |
揚程 (m) |
出口壓力 |
吸程 |
最大允許能 |
最大供 |
最大供氣 |
材料 |
|||
|
鋁合金 |
不銹鋼 |
鑄造鐵 |
增強聚丙烯 |
||||||||
|
QBY-10 |
0～0.8 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-15 |
0～1 |
0～50 |
6 |
5 |
1 |
7 |
0.3 |
★ |
★ |
★ |
★ |
|
QBY-25 |
0～2.4 |
0～50 |
6 |
7 |
2.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-40 |
0～8 |
0～50 |
6 |
7 |
4.5 |
7 |
0.6 |
★ |
★ |
★ |
★ |
|
QBY-50 |
0～12 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
|
QBY-65 |
0～16 |
0～50 |
6 |
7 |
8 |
7 |
0.9 |
★ |
★ |
★ |
/ |
|
QBY-80 |
0～24 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
|
QBY-100 |
0～30 |
0～50 |
6 |
7 |
10 |
7 |
1.5 |
★ |
★ |
★ |
/ |
凱旋公司QBY工程塑料氣動隔膜泵產品品質承諾
1.江蘇凱旋泵業對產品的質量及交貨期負責，產品交貨之日起質保期為一年（易損件除外），終身維護，如因操作不當引起的后果，江蘇凱旋泵業將以低成本價對設備進行維護。
2.對所有分供方都進行考察、評審，所有產品的采購都只在合格分供方進行。對分供方所提供的原材料、外購件、外協件都需經過嚴格復查，檢驗合格后方準入庫。
3.產品制造嚴格執行“雙三檢”制度，不合格零件不轉序、不裝配、不出廠。
QBY型氣動隔膜泵安裝尺寸圖
